Dispensador automático de gel antibacterial o jabón

Con la reapertura del comercio, después del confinamiento debido a la pandemia del Covid-19, se torna necesario mantener los espacios desinfectados y brindar la mayor protección a las personas. Sabemos que la vida como la conocemos, va a cambiar considerablemente; los negocios y espacios comunes necesitan dispositivos de desinfección que en la medida de lo posible no sean manipulados manualmente por muchas personas; es por esto se para este proyecto se propone la creación de un dispensador de gel antibacterial automático, de bajo costo y de fácil construcción.

Materiales

  • Material de impresión (PLA) (10 mil)
  • 4 tornillo de 3 mm de diámetro y 20 mm de longitud, con su respectiva tuerca y arandela. (mil)
  • Motor SG-5010 (28 mil)
  • Arduino nano (16 mil)
  • Final de carrera (mil)
  • Cable (mil)
  • Tarro de gel (2 mil)

Precio aproximado: 59 mil pesos Colombianos

Diseño y Planos

https://www.thingiverse.com/thing:4415791/files

Considereación

El diseño realizado fue inspirado en el diseño de FabriCreator, presente en el siguiente vídeo https://www.youtube.com/watch?v=jLsxDr1NEHM&t=178s ; se modificó la idea para que el dispositivo pueda usarse con cualquier envase.

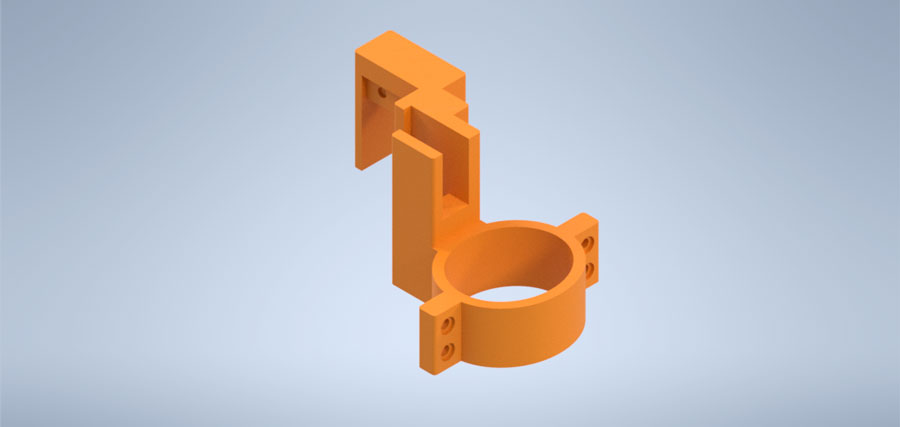

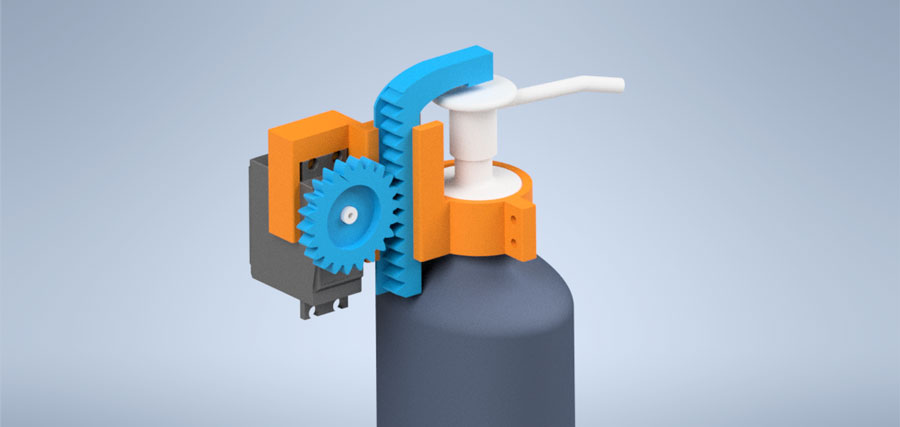

Diseño 3D

A continuación se muestran los diseños realizados:

Impresión 3D

Para la impresión 3D, se utilizó PLA y como parámetros se tiene un espesor de capa de 0.2, un relleno del 20%, 200°C como temperatura de extrusión, 60°C para la cama caliente, una velocidad de 60mm/s y las piezas se ubicaron de tal manera que requirieran la menor cantidad de soportes.

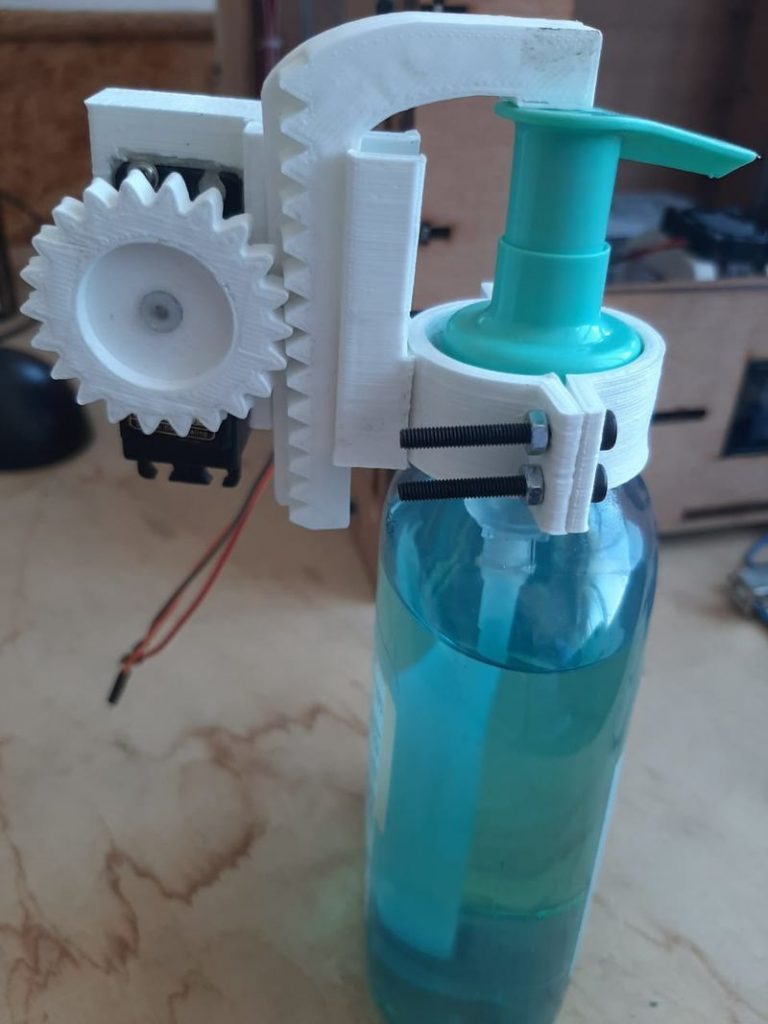

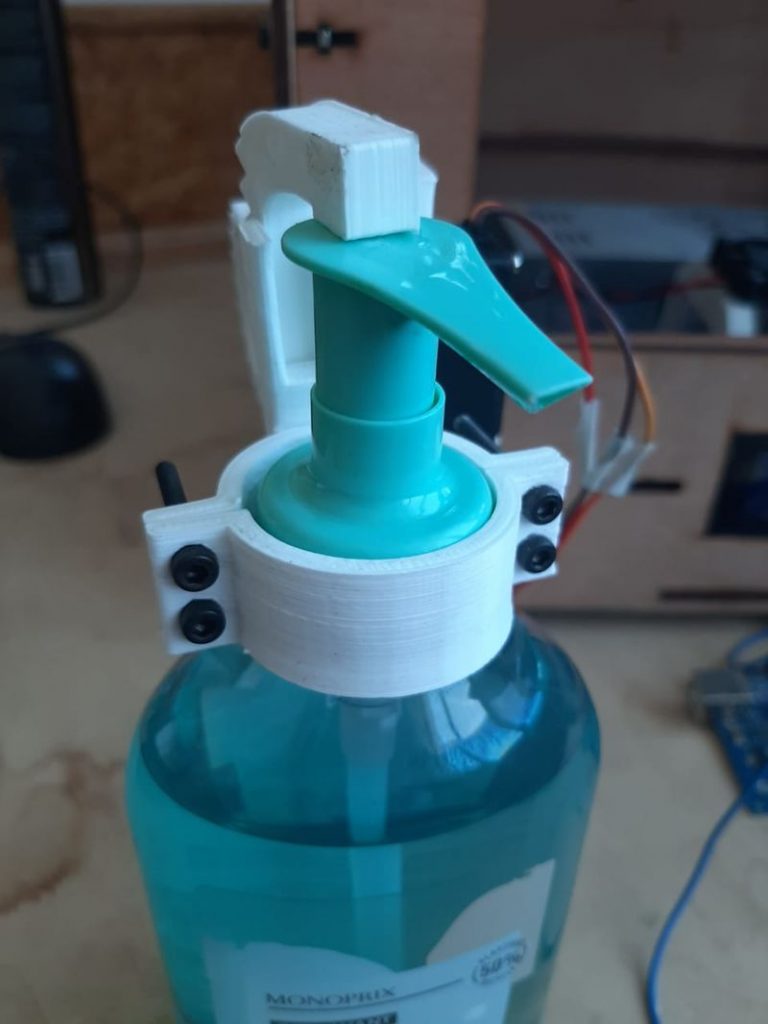

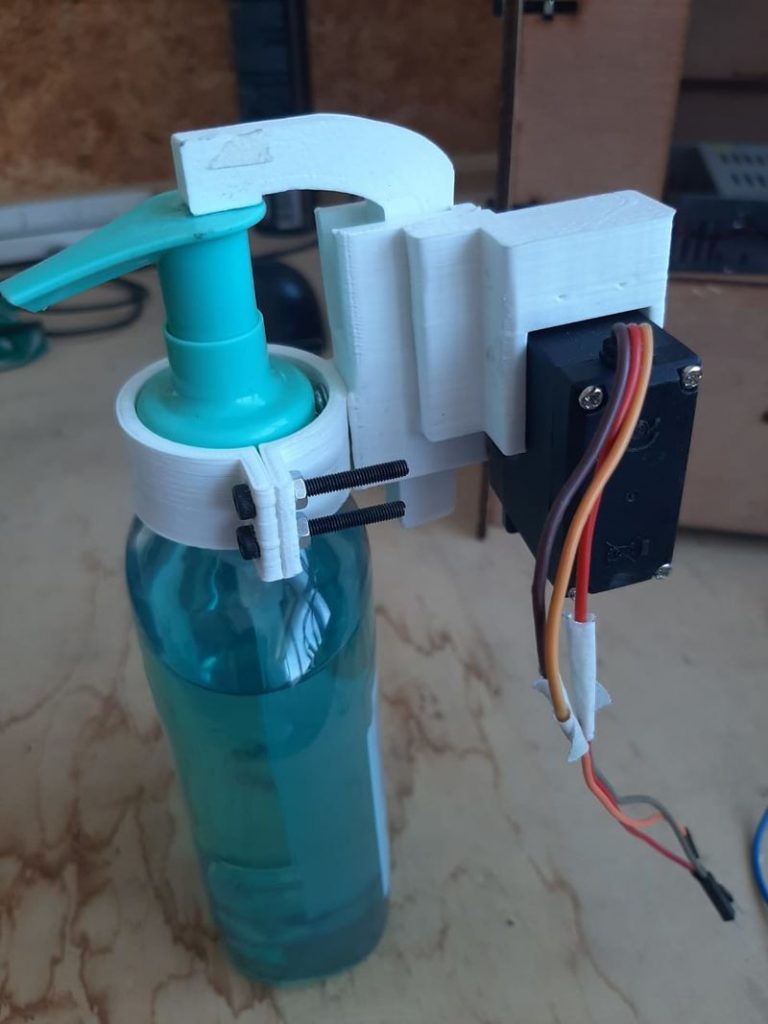

Ensamble

Para el ensamble tenga que cuenta que los tornillos M3 son utilizados para fijar el dispositivo al dispensador; las demás partes son pegadas entre sí utilizando cloruro de metileno, o en su defecto cualquier pegante para plástico; se recomienda el cloruro de metileno porque permite una mayor fijación; este debe ser colocado utilizando guantes, una jeringa y se recomienda el uso de tapabocas.

Creador del proyecto: David FigueredoUtopia Maker
